MitsuRunner

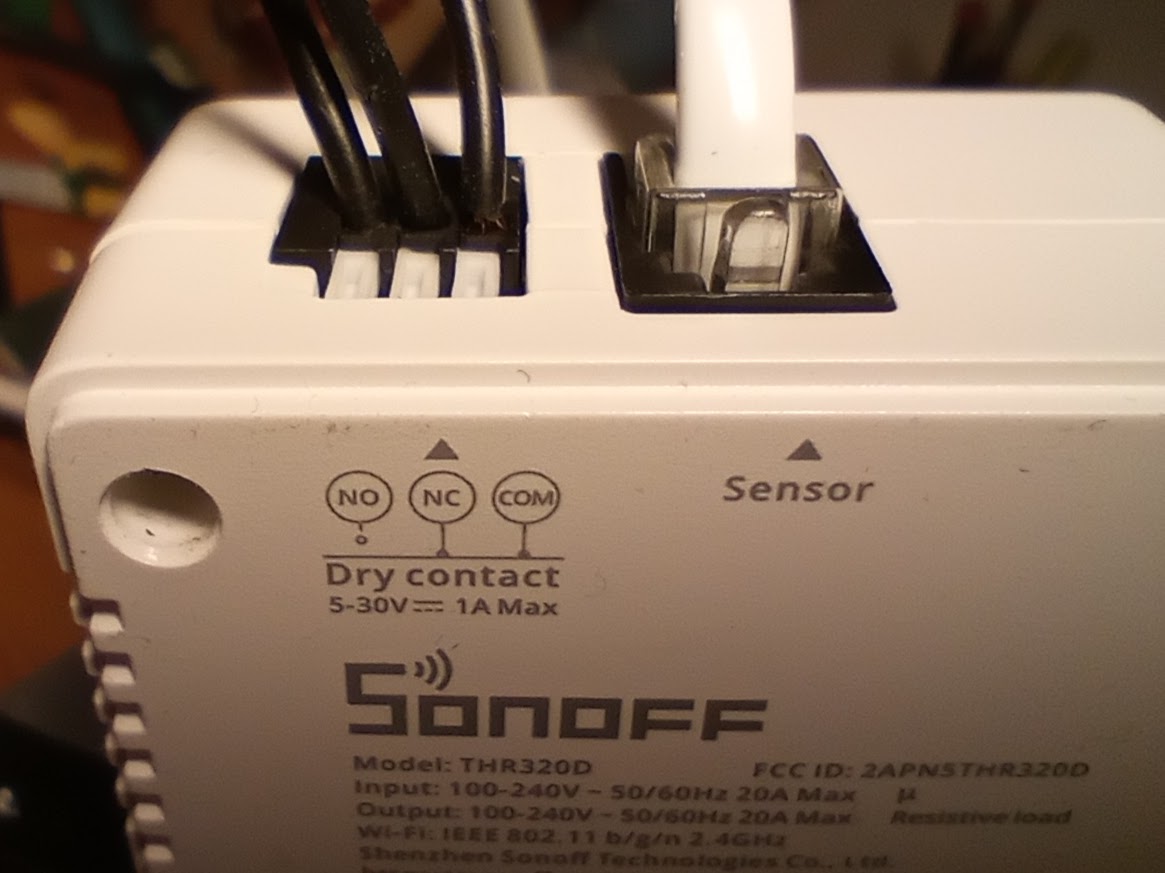

• Sonoff ET Elite (THR316D, myös 20A kestävä THR320D käy )
• USB to TLL 3.3V converter (tarvitaan flashaykseen) esim https://www.azdelivery.de/en/products/hw-598-usb-auf-seriell-adapter-mit-cp2102-chip-und-kabel
• nastarima
• RJ9-haaroitinkaapeli
  • anturien haaroituksen voi tehdä myös kiinteästi juottamalla
• 2kpl roiskevedenkestävää DS18B20 anturia (Rj9-liitännällä)
  • NOTE: Anturista WTS10 on poistettava johdossa oleva “mokkula”
• johtosarja by @puu tai 33kOhm vastus ja pari metriä sähköjohtoa
• verkoliitäntäjohto (tyyppi sen mukaan mistä Sonoff ottaa sähkönsä)

Mitsurunnerin käyttöönotto Sonoff_Elite ympäristössä:

Koska Sonoff:ssa ei ole USB-liitäntää flashays tehdään erillisellä adapterilla, Adapterin liittämiseksi täytyy Sonoff:iin juottaa sopivat liitinnastat.

USB-flashays (tarvitsee tehdä vain yhden kerran) on helpompi tehdä ennen verkkojännitejohdon kytkemistä Sonoffiin. Yksityiskohtaisia ohjeita löytyy verkosta hakusanalla “sonoff th elite flashing”.

Lataa Mitsurunner GitHubista https://github.com/VeliML/MitsuRunner - paina `CODE` ja `Download ZIP`

NOTE: Mitsurunner versiot alkaen versiosta “Compatibility with ESPHome 2024.6.6 and later” ovat yhteensopiva uusien ESPHome versioiden kanssa mutta eivät käänny vanhemmilla ESPHome versioilla. Uusimman ESPHome version saat asennettua Windows komentokehotteella “pip3 install esphome -U”.

• Pura paketti aiemmin luomaasi työhakemistoon
• Aja käyttöjärjestelmästäsi riippuen joko init.bat (Windows) tai init.sh (Unix-pohjaiset) luokaksesi secrets.yaml -tiedoston

Editoi secrets.yaml tiedostoa

• Wifi parametrit ja OTA-password
• Määrittele Manual_ip-asetukset:
  • static_ip: (ip-osoite, jolla laite kytkeytyy kotiverkkoon)
  • gateway: (ip-osoite jolla kotiverkkosi kytkeytyy kotiverkon ulkoverkkoon)
  • Näet kotiverkkosi käyttämän Gateway-ip:n Windows-komentokehotteella “ipconfig”
• Ota käyttöön web-serveri poistamalla #-merkit rivien alusta (rivit web_server: ja port: 80)
• Poista IoT-Guru MQTT serveri käytöstä lisäämällä #-merkit IoT-Guru MQTT määritysrivien alkuun
• Ota käyttöön test.mosquitto.org-MQTT serveri poistamalla #-merkit testserverin määritysrivien alusta

Editoi mitsurunner.yaml tiedostoa

• valitse käyttöön platform_elite.yaml
• valitse kumpaa Dallas-tiedostoa käytät
  • dallas_hub.yaml käyttäminen vähentää mitsurunner resetejä mutta ei salli ylimääräisiä Dallas-antureita

 # Select used platform (Wemos or Sonoff TH Elite)
  #<<: !include platform_wemos.yaml
  <<: !include platform_elite.yaml

 # Select configuration of Dallas sensors
  packages:
 #  device_base: !include dallas_basic.yaml # basic-configuration
   device_base: !include dallas_hub.yaml # separate Dallas-hubs for minimize resets

Liitä Dallas-anturit paikoilleen. Komennolla “esphome run mitsurunner.yaml” käännä ja lataa mitsurunner-ohjelma Sonoff Eliteen (ensimmäinen lataus täytyy tehdä USB:n kautta, seuraavat voi tehdä myös OTAna).Bootin jälkeen mitsurunner alkaa tulostaa trace-logi. Login alussa voit nähdä liitettyjen Dallas-antuteiden IDt (ota talteen)

  Log-esimerkki jossa näkyy Dallas-ID:t oheisessa kuvassa.

Päivitä löydetyjen Dallas-antureiden ID:t platform_elite.yaml tiedostoon, käännä ja lataa päivitetty ohjelma Mitsurunneriin

Toiminnan todentaminen:

• Tarkista trace-logista (joko ESPHome-näytöltä tai Web-selaimelta)
  • Mitsurunner on kytkeytynyt kotiverkkoosi
  • Mitsurunner on kytkeytynyt MQTT-serveriin
  • Menemällä selaimella Mitsurunnerin IP-osoitteeseen näet mitsurunnerin tilan.
  • “Relay - defrost prevention” kytkmen tilaa vaitamalla voi testata releen toiminnan.
  • Merkitse kumpi Dallas-anturi mittaa “outdoor”-lämpötilaa.

Sonoff:n näytöllä vuorottelee lämpötila ja status

Lämpötilanäyttö:
ylärivi: heat_exchanger_temp lämpötila
alarivi: outdoor_temp lämpötila

Statusnäyttö:
ylärivi: RSSI-taso
alarivi: Dallas-lukuvirheiden summa

,

IoT-Gurun käyttöönotto: katso https://mitsurunner.com/doku.php?id=fi:iot_guru

• Editoi secrets.yaml_tiedostoa poistamalla test.mosquitto.org-MQTT käytöstä ja ottamalla IoT-Guru käyttöön
• Editoi platform_elite.yaml tiedostoa päivittämällä sinne määrittelemäsi IoT-Guru topicit
• NOTE1: Jos käytät OTA-yhteyttä ja IoT-Gurua trace-log ei tulostu näytölle. Voit kuitenkin nähdä login menemällä selaimella mitsurunnerin IP-osoitteeseen. Turhien ESPHome-poikkeamailmoitusten välttämiseksi ohjelma kannatta kääntää komennolla.

    esphome run --no-logs mitsurunner.yaml

NOTE2: Latauksen jälkeen Sonoff Elite saattaa joskus jäädä “boot-loop” tilaan jossa ohjelma ei käynnisty ja trace-logiin tuleen jatkuvasti virheilmoituksia. Kokeile korjata tilanne poistamalla työhakemistosta .esphome- ja .gitignore-tiedostot ja tämän jälkeen kääntämällä ja lataamalla mitsurunner.yaml uudestaan

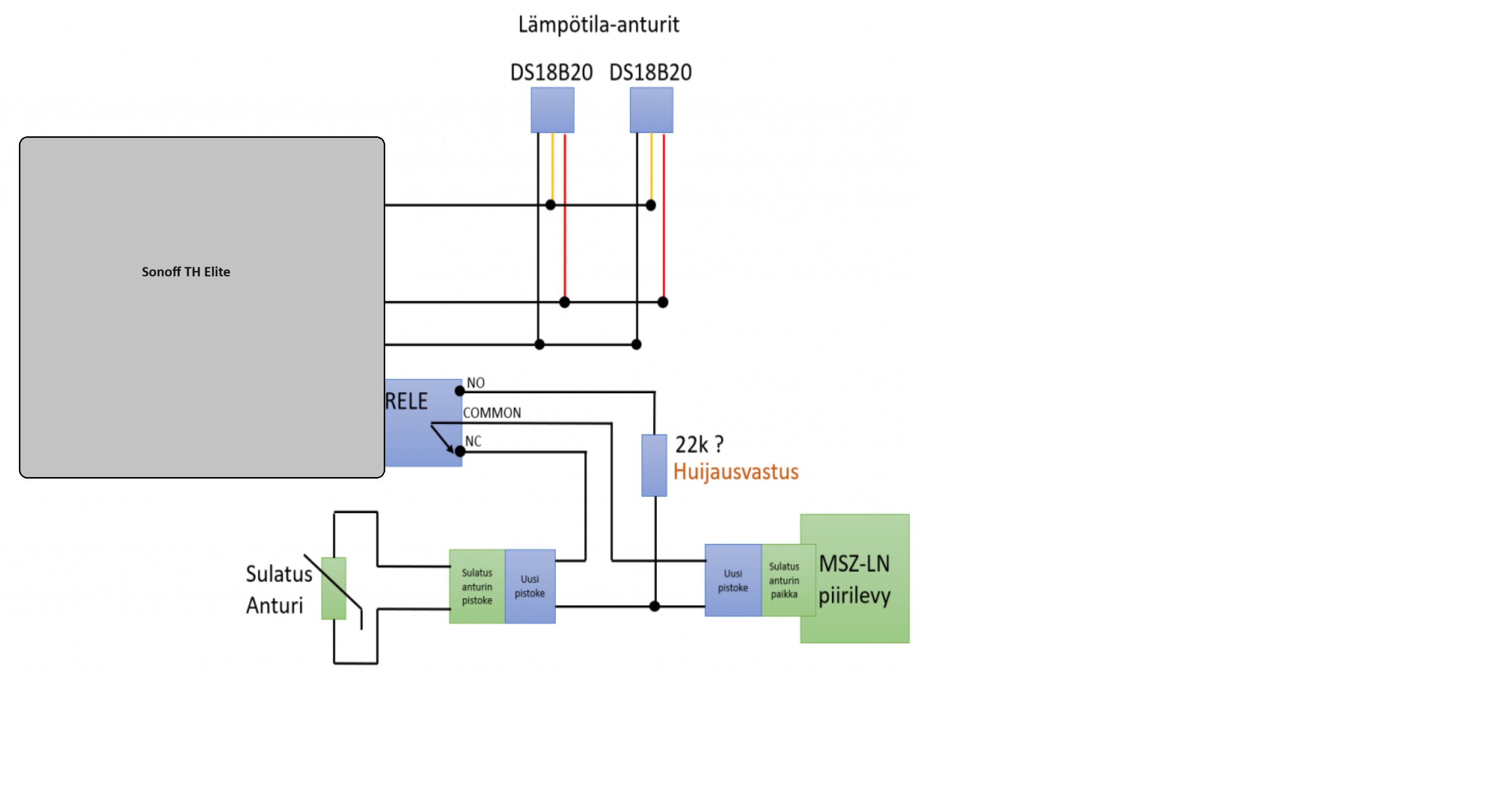

Sonoff asennus lämpöpumppuun:

Katso kohta “laitteiston asennus”. Varmista että kytket releen johdot oikein !

,
