MitsuRunner

Mitsurunnner-projektia on kehitetty vapaaehtoisvoimin ja tee-se-itse periaatteella. Katso https://mitsurunner.com/doku.php?id=fi:start

Vaikka asennusvalmis Mitsurunner-laite helpotta Mitsurunnerin asennusta edelleen perussääntönä on että asennat ja käytät laitetta omalla vastuullasi.

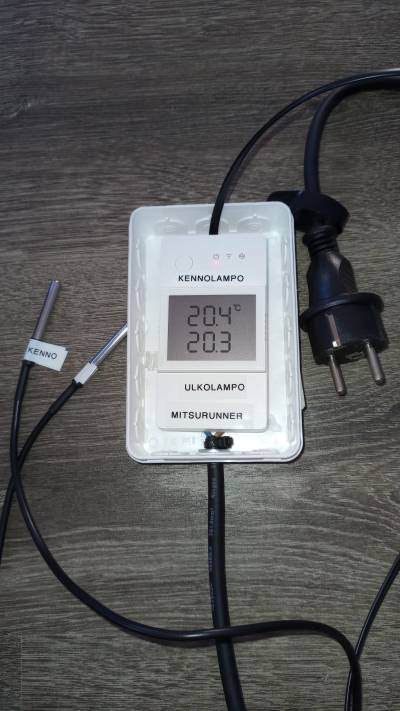

• Asennusvalmis THR316D laitteen pohjalle tehty Mitsurunner sisältäen
• 2 m pituinen maadoitetulla pistorasialla varustettu sähköliitäntäjohto
• 2 kpl asennusvalmiita DS18B20 lämpötila-antureita
• roiskevesitiivis kotelo, voidaan asentaa joko ulkoyksikön sisälle tai ulkopuolelle
• Mitsurunner kytkeytyy paikalliseen WiFi-verkoon käyttäen 2,4 GHz taajuuskaistaa ja WPA2-salausta
• NOTE: adapteri on hankittava erikseen Katso Adapteri

Ennen asentamista tarkasta perustoiminnat laittamalla lämpöanturijohto paikalleen ja sähköpistoke pistorasiaan

• Katso että lämpötilat näkyvät näytöllä. Näytössä vuorottelee: lämpötilat –lämpötilamittauksien virheet – lämpötilat – Wifi-signaalin taso / IP-osoitteen loppuosa.
• Katso että laitteen punainen merkkivalo palaa jatkuvasti, valo vilkkuu jos WiFi-yhteyttä ei pystytä muodostamaan WiFi määrittelyt
• Mene selaimella osoitteeseen mitsurunner.local, anna käyttäjätunnus mitsu ja salasana runner ⇒ nyt pitäisi avautua WEB-sivu jossa näkyy Mitsurunnerin tilatiedot (selaimen on oltava samassa WiFi-verkossa kuin Mitsurunner).Web server
• Mene IoT-Guruun ja katso että Mitsurunnerin tilatiedot päivittyvät sinne.

• Katso ohjeet MitsuRunner-laitteiston asennus

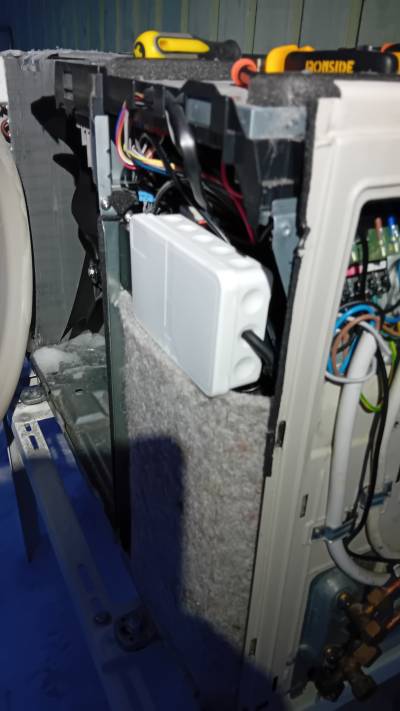

• Mitsurunnerin voi asentaa ulkoyksikön sisään tai sen ulkopuolelle. Ulkopuolelle asennettaessa vie anturi- ja adapterijohdot kalvorasian sisälle alakautta jotta vesi ei pääse kalvorasian sisään niiden läpivienneistä. Ulkoyksikön sisälle asennettaessa sähköt voi ottaa myös ulkoyksikön liittimeltä.

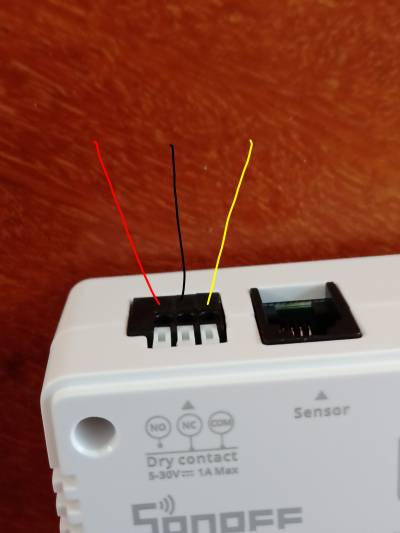

• Adapterijohdot kytketään Mitsurunneriin liitteessä olevan kuvan mukaisesti (näkymä laitteen takaa) Liitettäessä paina pienellä ruuvarilla liittimen valkoista lukitusvipua ja laita johdin paikalleen.
• Dallas-antureiden johtimet saattavat kerätä häiriöitä jotka aiheuttavat epäonnistuneita mittauksia. Siksi johtimet kannattaa pitää mahdollisimman kaukana häirölähteistä eikä niitä kannata myöskään niputtaa yhteen adapterin johtojen kanssa. Harvakseltaan tulevat mittausvirheet eivät ole ongelma, mutta jos virheitä tulee kymmeniä tunnissa kannattaa johtimen paikkaa siirtää.
• Mitsurunnerilla on ominaisuus (omituisuus) resetoitua muutaman kerran viikossa. Tuo saattaa aiheuttaa ohimenevän merrkityksettömän rytmihäiriön pumpun sulatussykliin.

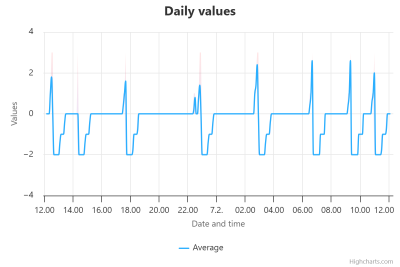

Pumpun ja Mitsurunnerin toimitaan voi seurata IoT-Gurusta näkyvistä kuvaajista

• delta_t näyttää ulkoilman ja ulkoyksikön kennon välisen lämpötila-eron. Lämmitysvaiheessa eron pitäisi olla hieman positiivinen (1C…2C), kennon tukkeutuessa ero alkaa kasvamaan nopeasi indikoiden sulatustarpeesta. Sulatusvaiheen aikan ero menee voimakkaast negatiiviseki
• toinen seurattava käyrä on tila, joka osoittaa Mitsurunnerin sulatushuijausvaiheen tilan

• Täysin valmis heti käyttöönotettava keskusyksikköön talletettu ohjelma ( ! Joitakin asennuspaikkakohtaisa tietoja tarvitaan ohjelmoitivaiheessa !) Ohjelmaa voidaan tarvittaessa päivittää kotiverkossa erikseen toimitettavalla päivitysohjelmalla

• Keskusyksikköön talletettu ohjelma sekä paketti jossa on kaikki tarvittavat yaml-tiedosto. ESPHome työkalua käyttämällä tarvittavat käyttäjäkohtaiset tiedot täytyy ohjelmoida ja OTA-ladata keskusyksikköön ennen käyttöönottoa. Myös jatkokehitys ja ylläpito voidaan tehdä paikallisesti ESPHome työkalulla.

• Tiedustelut lähettämällä yksityisviesti lämpöpumppufoorumilla nimimerkille “IRo”
• https://lampopumput.info/foorumi/
• Hinta: 80€ + postitus 8,90€ = 88.90€

Jos Mitsurunner ei pysty yhdistymään määriteltyyn WiFi verkkon tai yhteys katkeaa laitteen punainen merkkivalo vilkuu. Jos tilanne kestää yli kaksi minuuttia Mitsurunner muodostaa oman WiFi-verkon nimeltä mitsurunnerAP ja sininen merkkivalo syttyy. Vaikka mitsurunnerAP on aktivoitu Mitsurunner toimii normaalisti ja edelleen yrittää muodostaa yhteyttä määriteltyyn WiFi-verkkoon. Jos yhteys muodostuu sininen merkkivalo sammuu ja punainen palaa jatkuvasti.

Jos Mitsurunnerille määriteltyä WiFi-verkkoa ei ole käytettävissä on mahdollista captive portal-menetelmällä määrittää toinen WiFi-verkko mihin Mitsurunner yhdistyy.

Jos/kun haluat vaihtaa Mitsurunnerin käyttämää WiFi-verkkoa tee seuraavat vaiheet:

• kytke Mitsurunner toimintaan ja odota pari minuuttia että sininen merkkivalo syttyy ⇒ Mitsurunner muodostaa oman WiFi-verkon mitsurunnerAP
• mene tietokoneen tai mobile-laitteen WiFi-asetuksiin, valitse mitsurunnerAP verkko, anna salasana xxxxxxxx ⇒ laite kytkeytyy Mitsurunnerin muodostamaan verkkoon(saat todennäköisesti huomautuksen “ei internet-yhteyttä). Laitekohtainen tunnus xxxxxxxx on annettu Mitsurunnerin kotelon kannen sisäpuolella

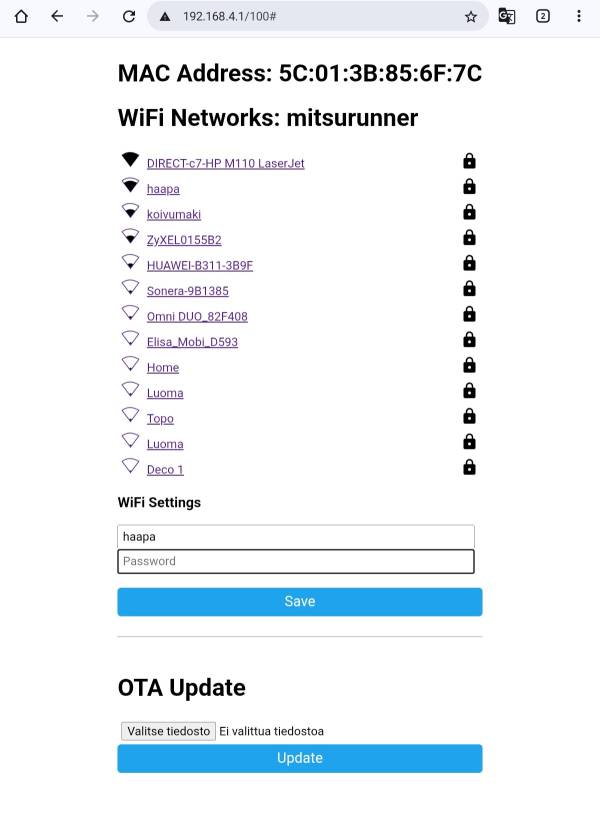

• mene selaimella osoitteeseen 192.168.4.1/100, anna Mitsurunnerin WEB-tunnukset username: mitsu, password: runner ⇒ avautuu Captive portal näkymä
• valitse captal_portal-näkymässä haluamasi verkko, anna sen salasana ja klikkaa SAVE ⇒ Annettu tiedot tallettuvat Mitsurunnerin pysyväismuistiin ja Mitsurunner kytkeytyy valittuun WiFi-verkkoon (sininen LED sammuu ja punainen palaa jatkuvasti)
• NOTE: Kaikki tarvittavat parametrit on myös merkitty Mitsurunnerin kotelon kannen taakse. Ota siitä valokuva tulevaa käyttöä varten.

Voit tarkastaa Mitsurunnerin toiminnan seuraavasti:

• valitse tietokone käyttämään edellisessä kohdassa valittua WiFi-verkkoa
• mene selaimella osoitteeseen “mitsurunner.local” ⇒ Mitsurunnerin WEB-sivu avautuu
